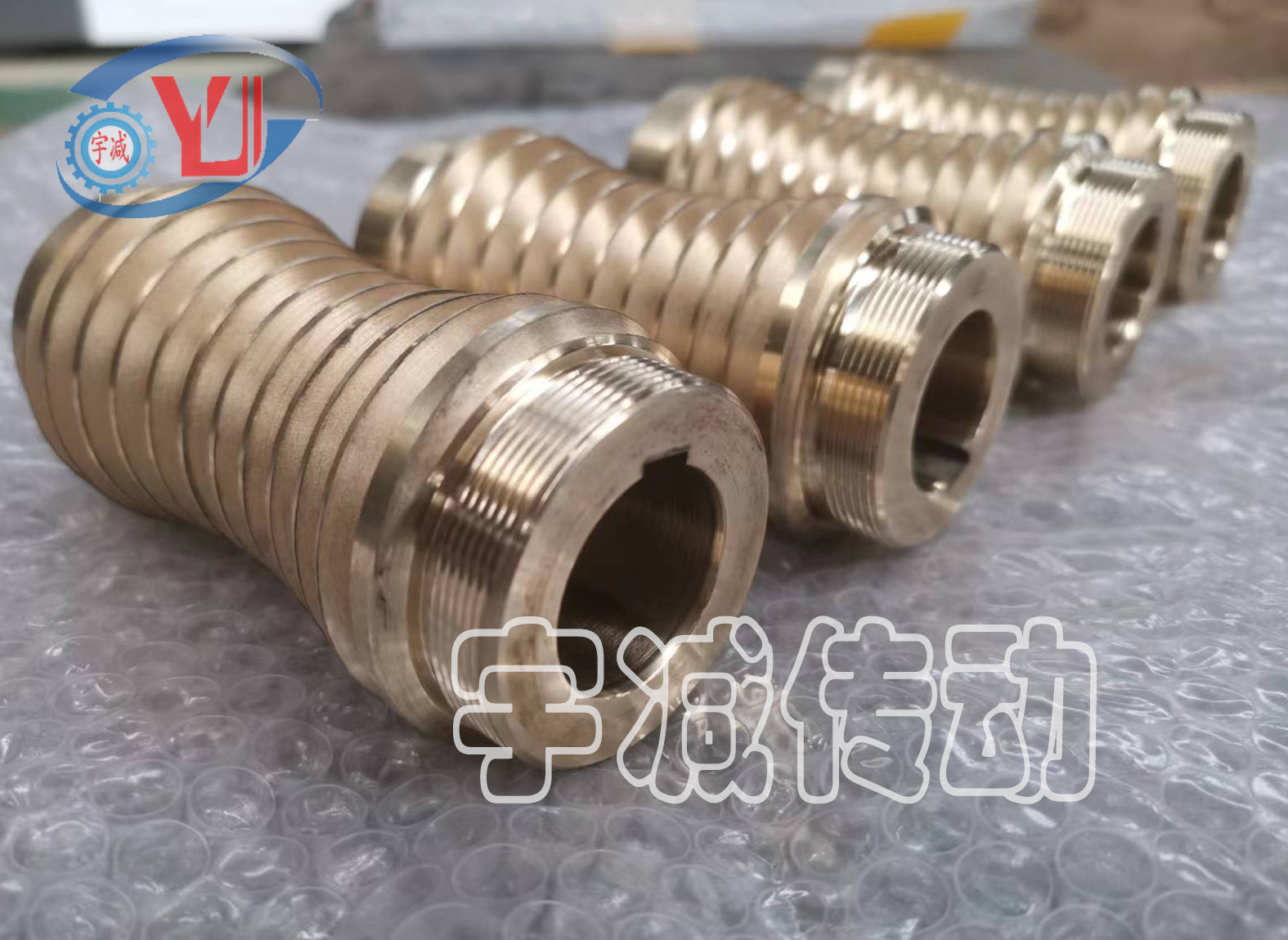

平面包络环面铜蜗杆应用在法拉利进口五轴加工中心C轴摆动机构

环面蜗杆传动
      由一个环面蜗杆和一个与它配对的蜗轮组成的蜗杆传动。两轴的交错角通常为90°。环面蜗杆是一个分度曲面为圆环面的蜗杆。这种传动可分为直线环面蜗杆传动和包络环面蜗杆传动两种类型。

       直线环面蜗杆传动 又称球面蜗杆传动。这种传动的蜗杆螺旋面是以直线为母线作螺旋运动而形成﹐故蜗杆轴向齿廓为直线。直线环面蜗杆传动的特点是﹕(1)蜗杆和蜗轮互相包围﹐能实现多齿接触和双线接触﹔(2)接触线和相对滑动速度方向之间的夹角接近90°﹐易於形成润滑油膜﹔(3)相嚙合齿面间综合曲率半径较大﹐因而承载能力大大高於普通圆柱蜗杆传动﹔(4)制造工艺复杂﹐且蜗杆相对蜗轮的轴向和径向安装位置要求严格﹔(5)直线环面蜗杆难於用砂轮磨削﹐对加工蜗杆和蜗轮用的滚刀的精度要求很高﹐故蜗杆和蜗轮表面的粗糙度难以降低。直线环面蜗杆传动应用较广﹐常用於轧钢机压下装置等重型机械设备中。
